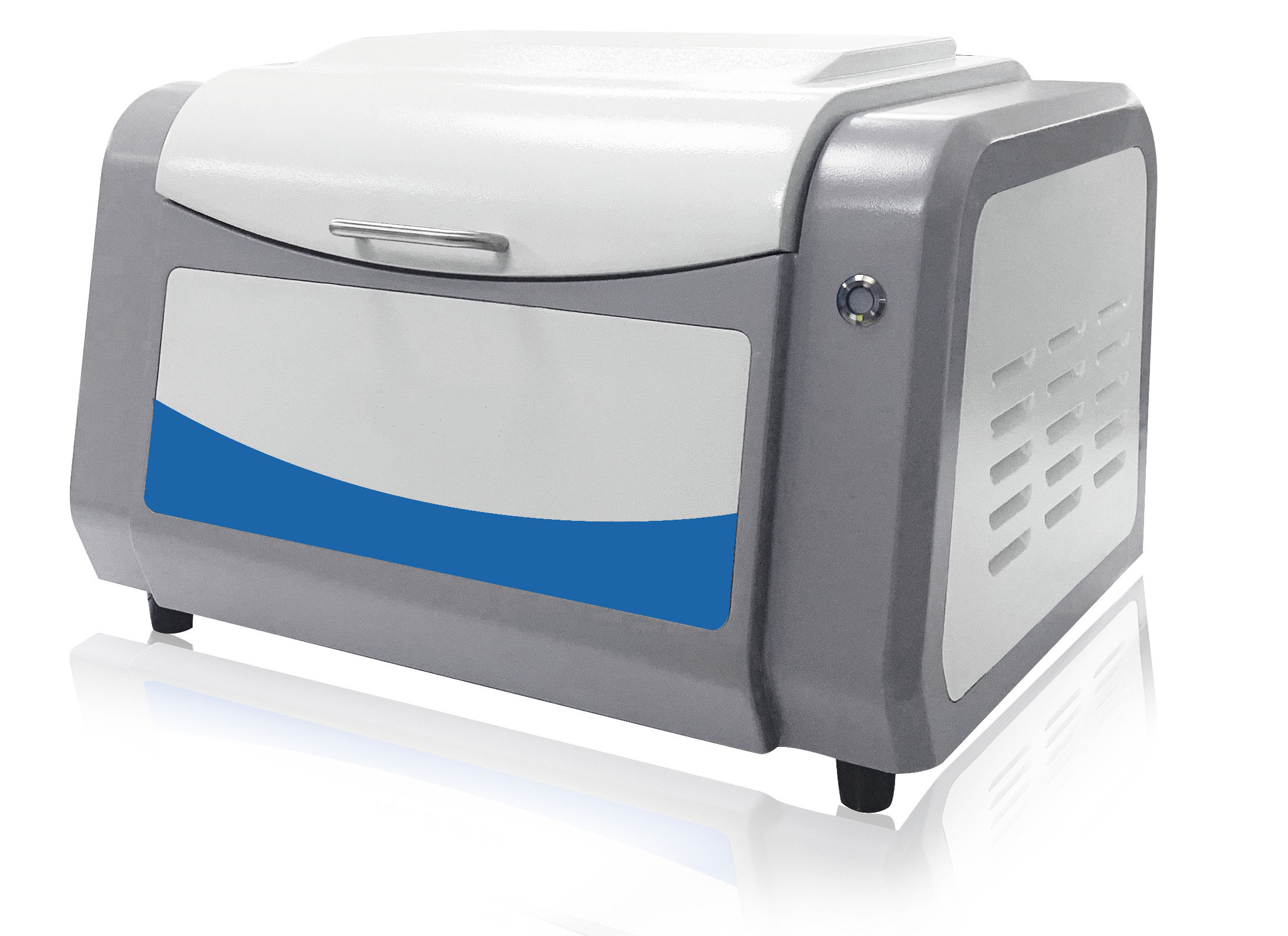

Anstrichschichtdicke-Maß-Analysator-Modell HXRF-350 Rohs Xrf

XRF-Beschichtungsdickenheitsmessanalysator und Rohs-Analysator Modell HXRF-350

Einzelheiten zum Produkt

1Produktbezeichnung und Modellindex Einführung:

1.1Produktbezeichnung und Modell: (HUATEC GROUP HXRF-350)

Energiediversivierendes Röntgenfluoreszenzspektrometer Modell HXRF-350

1.2Hersteller: HUATEC GROUP Corporation

1.5Arbeitsbedingungen:

Betriebstemperatur: 15 bis 30 °C

Relative Luftfeuchtigkeit: 40% - 50%

Stromversorgung: Wechselstrom 220 V ± 5 V

1.6. Technische Leistung und Index:

1.6.1- Die Bereiche für die Analyse von Elementen reichen von Schwefel (S) bis Uran (U);

1.6.2Der Analysebereich des Elementgehalts beträgt 1 PPm bis 99,99%;

1.6.3- Messzeit: 100 bis 300 Sekunden;

1.6.4Gefährliche Elemente (Cd / Pb / Cr / Hg / Br) bis zu 1 PPM;

1.6.5Gleichzeitig können Sie Dutzende weitere Elemente analysieren, fünf Schichten der Beschichtung

1.6.6Die analytische Nachweisgrenze betrug bis zu 2 ppm, und die Plattierungsanalyse erlaubte Proben mit einer Dicke von 0,005 μm.

1.6.7 Stromversorgung: Wechselstrom 220 V±5 V; (Es wird empfohlen, Wechselstromreinigung und regulierte Stromversorgung zu konfigurieren.)

1.6.8 Die Plattierdicke beträgt in der Regel 30 m (je nach Material)

1.6.9 Jede beliebige Anzahl auswählbarer Analysen- und Identifikationsmodelle.

1.6.10 gegenseitig unabhängiges Matrix-Effektkorrekturmodell.

1.6.11 Multivariate nichtlineare Wiederherstellungsprogramme

1.6.12 Mehrfache Messungen können bis zu 0,1% wiederholt werden

1.6.13 Langzeitstabilität kann 0,1% erreichen

1.6.14Temperaturanpassungsbereich 15°C bis 30°C;

1.6.15Die Energieresolution beträgt 144 ± 5 elektronische Volt.

1.7. Produktmerkmale

1.7.1 HXRF-350 ist speziell für ROHS, EN71, Plattierungstärke, Elementeanalyse usw. ausgelegt.

1.7.2 die traditionelle geradlinige Gestaltung des Instruments aufzubrechen und die integrierte Gestaltung des stromlinienförmigen Körpers zu übernehmen, um das Instrument modisch und großzügig zu gestalten.

1.7.3 er verwendet den neuesten Si-PIN-Detektor in den Vereinigten Staaten, mit elektrischer Kälte anstelle von flüssigem Stickstoffkälte, geringem Volumen, genauer Datenanalyse und geringen Wartungskosten.

1.7.4 ein selbst entwickeltes SES-Signalverarbeitungssystem zur wirksamen Verbesserung der Messempfindlichkeit und zur Genauigkeit der Messung verwendet wird.

1.7.5 automatischer Test mit einem Knopf, einfacher zu bedienen, bequemer und benutzerfreundlicher.

1.7.6 Sieben Arten von optischen Wegkorrektur- und Kollimationssystemen werden automatisch nach verschiedenen Proben ausgetauscht.

1.7.7 Mehrfache Strahlenschutzeinstellung, die zum höchsten Strahlenschutzniveau ähnlicher Produkte gehört.

1.7.8 die fortschrittliche integrierte Wärmeabbau-Konstruktion verbessert die Wärmeabbauleistung der gesamten Maschine erheblich und gewährleistet die Betriebssicherheit der Kernkomponenten.

1.7.9 Die einzigartige Technologie zur Regelung der Bewegungstemperatur sorgt für einen sicheren und zuverlässigen Betrieb der Röntgenquelle, verlängert ihre Lebensdauer und senkt die Betriebskosten.

1.7.10 mehrfaches Instrumentenzubehörschutzsystem, und die Überwachung des gesamten Prozesses kann durch Software durchgeführt werden, wodurch das Instrument stabiler und sicherer arbeitet.

1.7.11 Spezielle RoHS-Testsoftware, Standardfensterdesign, benutzerfreundliche Schnittstelle, einfach zu bedienen.

1.7.12 Diese Maschine verwendet eine USB2.0-Schnittstelle, die eine genaue, schnelle und effektive Datenübertragung gewährleistet.

2. Hauptkonfiguration der Instrumentenhardware

2.1 Si-PIN-elektrokühlter Halbleiterdetektor: (letzter Detektor)

2.1.1. Si PIN elektrisch gekühlter Halbleiterdetektor; Auflösung: 149 ± 5 ev

2.1.2. Verstärkungs-Schaltkreismodul: Erkennung der Probe Charakteristik Röntgenstrahlen; Weiter verstärken die Informationen durch Detektion gesammelt.

2.2 Röntgenanregungsvorrichtung:

2.2.1. Maximaler Glühlampenstrom: 1mA;

2.2.2Es gehört zum Halbverlust-Typ, 50W, Luftkühlung.

2.3 Hochspannungswerfer:

2.3.1. Maximale Ausgangsspannung: 50 kV;

2.3.2. Mindestens 5 kV steuerbare Regelung

2.3.3. eingebaut in Spannungsüberlastschutz

2.4 Mehrkanal-Analysator

2.4.1. Das gesammelte analoge Signal in digitales Signal umwandeln und die Verarbeitungsergebnisse der oberen Computersoftware zur Verfügung stellen.

2.4.2Höchststraßennummer: 4096

2.4.3 Signalverstärkung

2.5 optisches Filtermodul

2.5.1 die Störungen bei der Röntgenübertragung verringern und die Genauigkeit des vom Detektor empfangenen Signals gewährleisten.

2.5.2 den Kollimator mit dem Filter integrieren;

2.6 Kollimator-Automatik-Schaltmodul

2.6.1 Es gibt bis zu 8 Auswahlmöglichkeiten mit einem Kaliber von 8, 6, 4, 3, 2, 1, 0,5 bzw. 0.2.

2.7 Filter-Automatik-Schaltmodul

2.7.1 freie Auswahl und Wechselung von sechs Filtern.

2.8 Modul zur automatischen Auswahl der Arbeitskurve

2.9.1 automatische Auswahl der Arbeitskurve, Verzicht auf die manuelle Auswahl, Vermeidung von manuellen Betriebsfehlern und Realisierung von Automatisierung und Intelligenz

Die Interpretation ist perfekter und macht die Operation humaner und bequemer.

3Spezielle Software HUATEC GROUP-FP

4.1.1 Einführung von Software

Es wurde speziell für die RoHS-Erkennung entwickelt. Die gesammelten Spektralsignale werden verarbeitet, berechnet und die Messergebnisse berichtet und angezeigt.

4.1.2 Einführung der Funktion

Es handelt sich insbesondere um die sechs Elemente Cd, Pb, Hg, Br, Cr und Cl, die in den sechs Stoffen der EU-RoHS-Richtlinie enthalten sind.

Einfache und intuitive Bedienoberfläche, einfach zu bedienen, keine Notwendigkeit für Fachleute zu bedienen
